建筑设计师可选的三大BIPV应用场景
2022-02-23 09:08:51

不同的建筑结构,对应不同的BIPV产品也就是光伏绿色建筑。在设计师设计建筑时,可以从三大应用场景中设计BIPV,并且选择正确的光伏绿色建筑,不仅能够替代传统建材,成为建筑的一部分。兼顾发电、建材和装饰功能,而且能够有效降低建筑能耗,减少建筑碳排放。

今天小嘉带来BIPV建筑的三大应用场景:
一、建筑屋面解决方案
(一)金属屋面系统

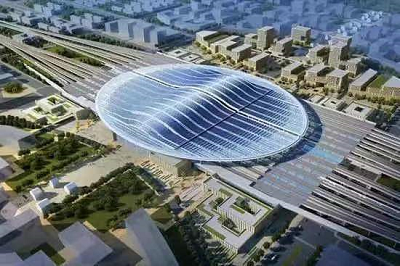

亚洲最大高铁站雄安高铁站
项目时间:2020年
项目地点:中国雄安
装机容量:6MW
安装面积:42000㎡
造型优势:深蓝色的光伏板结合通透的阳光板,二者通过错落有致的排布,与雄安站椭圆形屋盖完美融合,恰如波光粼粼,潋滟生彩的水面,形象诠释出雄安站“青莲滴露,润泽雄安”的主题和“清泉源头,风吹涟漪”的设计理念。这一颠覆性设计和应用,也使雄安站广受好评。
节能效果:雄安站屋顶共铺设了4.2万平方米光伏建材,年均可发电量达到580万千瓦时,能有效节约电能30%,年节约标煤1800吨,减少二氧化碳排放4500吨,相当于植树12亿平方米。

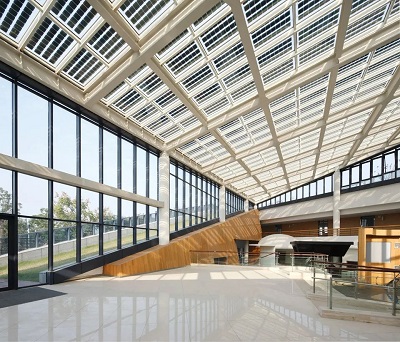

(二)采光顶系统
采光顶类型(创新型、人字形、文洛形等)

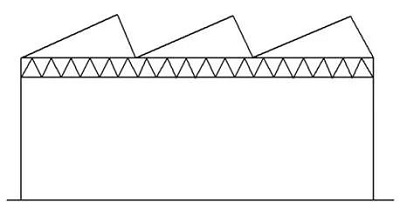

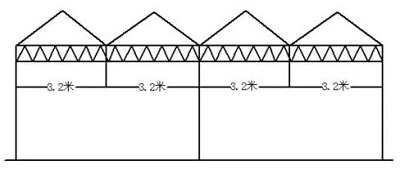

文洛型:由多个结构单元组成,每一结构单元可以分为二尖顶、三尖顶、四尖顶,对应跨度分别为6.4、9.6、12.8米。

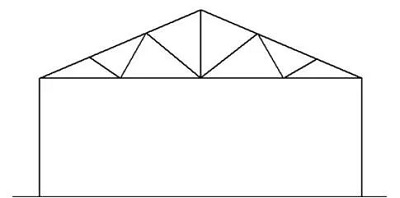

人字型:由一个尖顶单元构成,屋顶面坡度在15°以上,屋面的大部分雨、雪可直接滑落到地面或天沟,而且屋面高差大、自由空间大。
创新型:建筑造型风格多样,既有古典罗马穹顶,又有现代的几何造型;既有中式的八角楼,又有西式的维多利亚式宫廷。

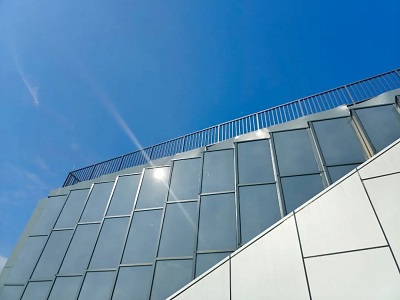

杭州西溪湿地龙舌嘴游客服务中心
安装时间:2011 年
安装地点:浙江杭州
安装容量:50.9 KW
装机面积:600㎡
所获荣誉:绿色节能示范建筑、LEED铂金级认证、2013年度精瑞奖“建筑设计金奖”
造型优势:琉璃空明系列通过定制化版型及透光率,与建筑本身简洁外观造型融为一体,犹如一颗三角形透明琉璃玉石散落绿地中,既实现了建筑透光、保温、隔热要求,也保证了发电效果,协助建筑拿下了世界最权威绿色建筑奖项LEED最高级别认证、2013年度精瑞奖最高奖项之—“建筑设计金奖”。
节能效果:建筑一共安装了50.9kW光伏组件,年发电量可达5万度,相当于减排二氧化碳50吨。由于光伏、地源热泵、光热等多种可再生能源技术的应用,该建筑也成为绿色节能示范建筑。
(三)瓦式屋面构件系统

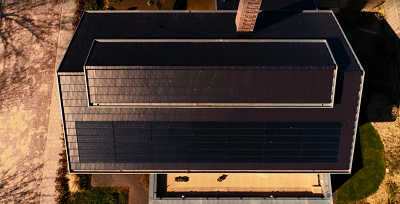

荷兰齐维纳小镇
安装时间:2016 年
安装地点:荷兰齐维纳市
安装容量:4.2KW
造型优势:采用律·黛瓦作为屋顶的建筑材料,外表达到与建筑原有屋顶材质无色差、均匀一致的效果,使整个屋顶既保持与传统瓦片的建筑风格,又增加房屋的视觉美感。
节能效果:建筑一共安装了4.2kW光伏瓦,年发电量可达4.15万度,相当于减排二氧化碳41.38吨。高性能能源系统及最大限度的利用可再生能源系统,最大幅度减少化石能源消耗。
二、建筑立面解决方案
(一)幕墙系统
山东淄博双创公园城发展服务中心
安装时间:2021 年
安装地点:山东淄博
安装容量:65.8KW
装机面积:1051㎡
造型优势:本项目以“山水肌理、生态内核、文化价值、城市印象”为设计理念,将光伏融入其中,光伏主动产能与被动式节能技术相结合,使建筑、山水、城市和谐融为一体,成为了当地一栋独具特色的未来生态建筑。建筑东、南、西三个立面全部应用琉璃系列产品,三面光伏发电幕墙能够实现建筑耗能与产能的动态平衡,从而大幅降低建筑能耗。
节能效果:建筑一共安装了65.8kW光伏绿色建材,年发电量可达7.1万度,相当于节约标准煤28.4吨,减排二氧化碳73.84吨,减排粉尘、二氧化硫1.1吨。能够满足展示大厅大部分日常用电需求,让建筑从耗能变为产能,实现耗能和产能的平衡。
(二)外围护装饰面

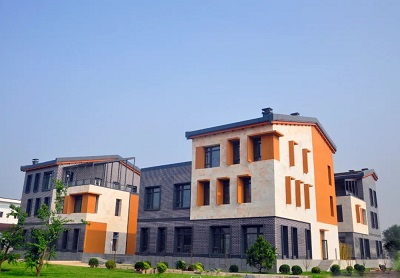

光伏+被动式+智能示范建筑
安装时间:2018 年
安装地点:河北保定
安装容量:100KW
装机面积:728㎡
造型优势:建筑采用现代中式简约风格、合院式布置,真正实现“零碳、绿色、智慧、宜居”。立面采用了光伏绿色建材青砖,屋面采用了律·黛瓦,使光伏应用和建筑实现完美结合,既不失建筑美感,又持续提供了可欣赏的绿色电力。遵循“阳光、绿色、智慧”的设计理念,符合国家绿色建筑发展方向,切合京津冀绿色建筑规划。
节能效果:建筑一共安装了100kW光伏绿色建材,年发电量可达10万度,相当于年节约标准煤40吨,减排二氧化碳99.7吨、二氧化硫3吨。是国内首座集建筑光伏一体化、被动建筑、地源、空气源热泵、毛细管辐射空调系统等能源技术及智慧能源管控、智慧办公等智能系统为一体的零碳示范建筑。
三、建筑附属结构
(一)遮阳棚

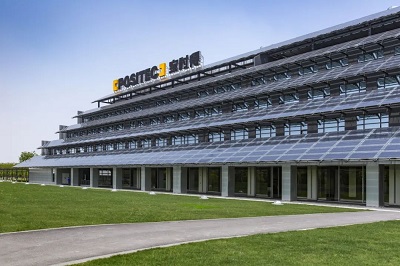

宝时得中国总部大楼(苏州)项目
(二)阳光门厅
电谷国际酒店
(三)阳台围栏

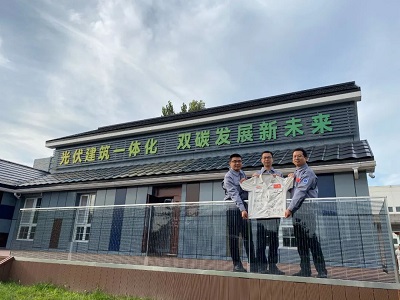

光伏碳中和绿色建筑

围栏
(四)窗槛墙
国电投总部大楼
